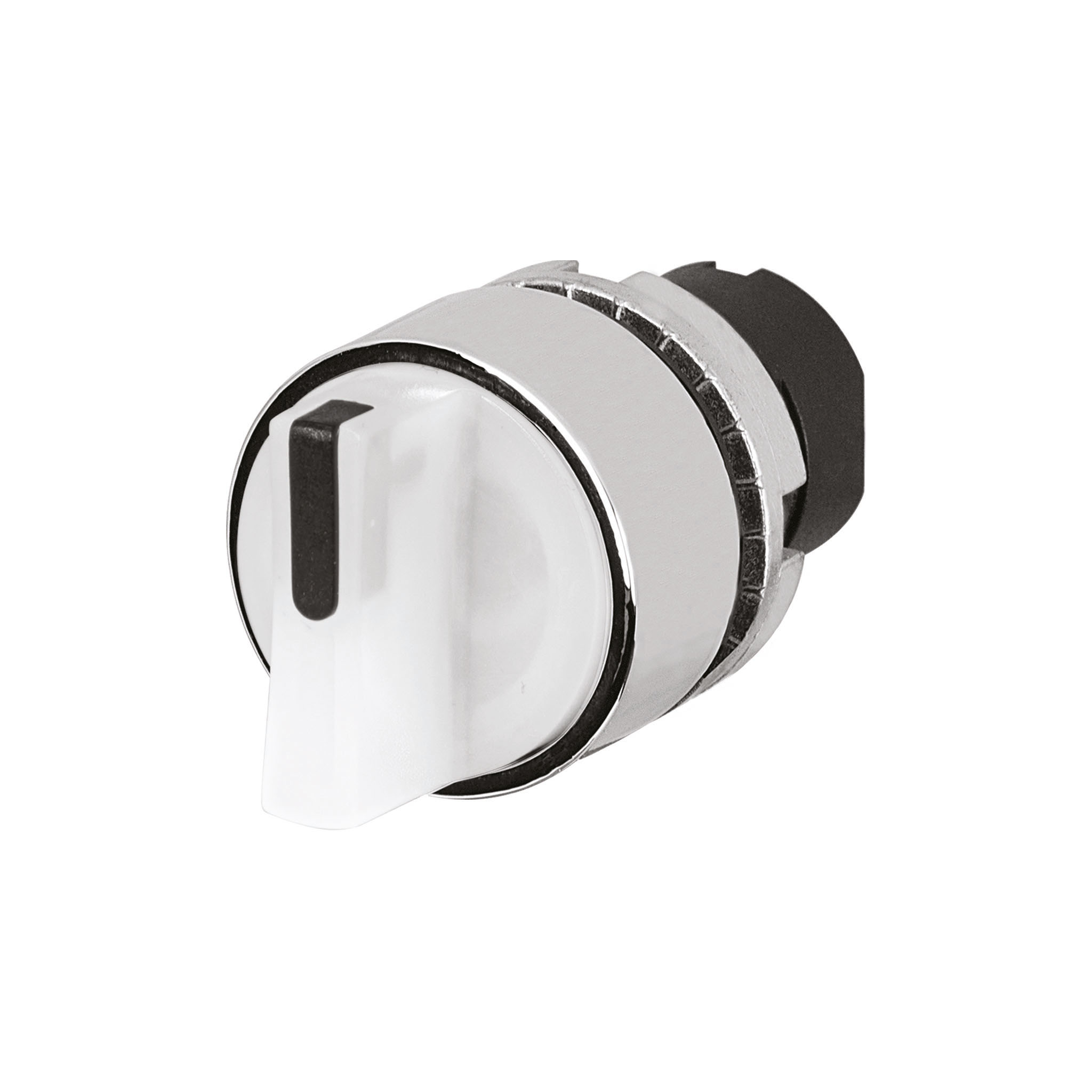

Selector luminoso 2 posiciones, Serie 46, 2 posiciones, elevado, 2 NO, Terminal de tornillo
- 46-2W28.3CV0.001
- 46-2V00.000.000
- 46-311.1Z10
- 46-39J.0989
- 46-311.1Z10
- Color del marco frontal
- Palanca Color
- Función de conmutación
- Palanca Color de la barra
- Material del marco frontal
- Configuración de contactos
- Tensión de funcionamiento
- Luminaria Color
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Selector
- Series:
- Serie 46
Frontal
- Dimensiones frontales:
- Ø 30 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Plata
- Material del marco frontal:
- Metal
- Color:
- Gris
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.3 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
- Palanca Color:
- Blanco
- Palanca Color de la barra:
- Negro
- Palanca Forma:
- corto
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de conmutación y corriente conmutada:
para AC-15
Voltaje
24 V
120 V
240 V
600 V
Corriente
10 A
6 A
3 A
1,2 A
para DC-13
Voltaje
24 V
120 V
240 V
Corriente
5 A
1,1 A
0,55 A
- Configuración de contactos:
- 2 NO
- Tensión de funcionamiento:
- 240 AC/DC -20% / +10%
- Capacidad de conmutación:
- 600 V AC @ 1,2 A
- Vida útil eléctrica:
- 50 000 h
- Corriente térmica Ith:
- 10 A (IEC-EN60947-1)
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Función de conmutación:
- Descanso - Mantenido
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Etapas de conmutación:
- 2 posiciones
- Ángulo de conmutación:
- 90°
- Par de apriete:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Peso total:
- 0.078 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a vibraciones:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
Otros
- Material:
- Plástico
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Iluminable
- Color RAL:
- 7016 RAL
- Número máximo de elementos de conmutación:
- 2
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
No disponible
Su producto consiste en lo siguiente 4 COMPONENTS:
Frontal
- Dimensiones frontales:
- Ø 30 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Plata
- Material del marco frontal:
- Metal
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.3 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Palanca Color:
- Blanco
- Palanca Color de la barra:
- Negro
- Palanca Material:
- Plástico
- Palanca Forma:
- corto
Características eléctricas
- Clase de protección:
- II
Característica mecánica
- Función de conmutación:
- Descanso - Mantenido
- Etapas de conmutación:
- 2 posiciones
- Ángulo de conmutación:
- 90°
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Par de apriete:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Peso:
- 0.038 kg
Condición ambiental
- Protección frontal:
- IP65
- Protección frontal:
- IK03
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a golpes/resistencia a impactos:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Resistencia a vibraciones:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Resistencia ambiental:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Certificado
- Conformidades:
- CE
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
- Normas:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Otros
- Descripción breve:
- Actuador, Ø 22.3 mm, Ø 30 mm, iluminable, Blanco, corto, redondo, Plata, Metal, Descanso - Mantenido, IP65, IK03
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Número máximo de elementos de conmutación:
- 2

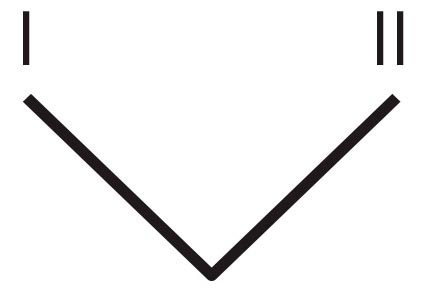

- Posiciones de conmutación:

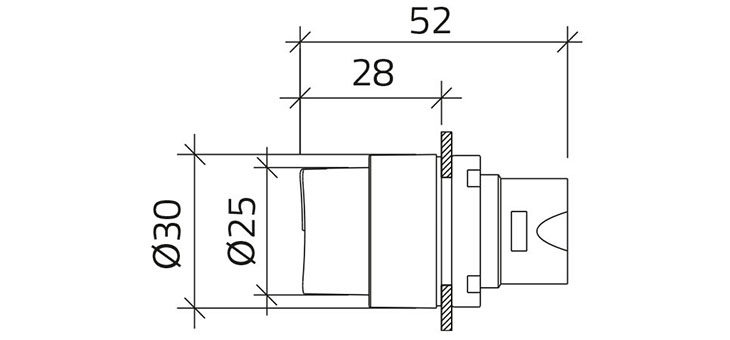

- Dimensiones:
Descargar archivos
Componente para 24.05 USD
Añadir a la cesta
Frontal
- Color:
- Gris
Montaje
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Clase de protección:
- II
Característica mecánica
- Par de apriete:
- 0.8 ... 1 Nm Terminal de tornillo
- Peso:
- 0.016 kg
Condición ambiental
- Protección frontal:
- IP20
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a golpes/resistencia a impactos:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Resistencia a vibraciones:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Resistencia ambiental:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Certificado
- Aprobaciones:
- CSA, EAC, UL
- Conformidades:
- CE
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
- Normas:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Otros
- Descripción breve:
- Soporte, Plástico
- Dimensiones:
- 38 mm x 30 mm
- Material:
- Plástico
- Características:
- Iluminable
- Color RAL:
- 7016 RAL
- Esquema de conexión:
- Dimensiones:
Descargar archivos
Componente para 7.32 USD
Añadir a la cesta
Frontal
- Color:
- Verde
Características eléctricas
- Tensión de conmutación y corriente conmutada:
para AC-15
Voltaje
24 V
120 V
240 V
600 V
Corriente
10 A
6 A
3 A
1,2 A
para DC-13
Voltaje
24 V
120 V
240 V
Corriente
5 A
1,1 A
0,55 A
- Contactos:
- 1 NO
- Tensión de aislamiento:
- Ui 690V - Uimp 4KV (IEC-EN60947-1)
- Capacidad de conmutación:
- 600 V AC @ 1,2 A
- Grado de polución:
- 3
- Corriente térmica Ith:
- 10 A (IEC-EN60947-1)
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Fuerza de actuación:
- 2 N
- Par de apriete:
- 0.8 ... 1 Nm Terminal de tornillo
- Peso:
- 0.011 kg
Condición ambiental
- Grado de protección IP:
- IP20
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a golpes/resistencia a impactos:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Resistencia a vibraciones:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Resistencia ambiental:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Certificado
- Aprobaciones:
- CSA, EAC, UL
- Conformidades:
- CE
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
- Normas:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Otros
- Descripción breve:
- Elemento de conmutación, Elemento de conmutación de ruptura lenta, 600 V AC @ 1,2 A, Plata, 1 NO, Terminal de tornillo
- Material:
- Plástico
- Esquema de conexión:
- Dimensiones:
Descargar archivos
No disponible
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 240 AC/DC -20% / +10%
- Vida útil eléctrica:
- 50 000 h
Característica mecánica
- Peso:
- 0.002 kg
Condición ambiental
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
Certificado
- Conformidades:
- CE
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
- Normas:
- EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547, IEC EN 62471
Otros
- Descripción breve:
- LED, Blanco, 240 AC/DC -20% / +10%
- Tipo de luminaria:
- Multi-LED
- Dimensiones:
- Ø 10 mm x 20 mm
