販売事業者
Mouser
代替品を表示
Assembly settings
取付け
デザイン
レイズド

レイズド

選択...
  • レイズド
取付けタイプ
パネル実装

パネル実装

選択...
  • パネル実装
操作・表示部分
レンズ 形状
マッシュルームヘッド

マッシュルームヘッド

選択...
  • マッシュルームヘッド
レンズ 色

選択...
  • グレー
レンズ 素材
プラスチック

プラスチック

選択...
  • プラスチック
レンズ 照光
非照光

非照光

選択...
  • 非照光
電気的特性
接点構成
2 NC

2 NC

選択...
  • 1 NC
  • 1 NC + 1 NO
  • 2 NC
スイッチング定格
50 V AC/DC @ 0,3 A

50 V AC/DC @ 0,3 A

選択...
  • 250 V AC/DC @ 5 A
  • 50 V AC/DC @ 0,3 A
機械的特性
リリースタイプ
キーリリース

キーリリース

選択...
  • キーリリース
  • ツイストリリース
端子
プラグイン端子, 2.8 x 0.5 mm

プラグイン端子, 2.8 x 0.5 mm

選択...
  • ねじ端子
  • プラグイン端子, 2.8 x 0.5 mm
スイッチング ポジション
2ポジション

2ポジション

選択...
  • 2ポジション
  • 3ポジション
スイッチング方式
スローメークスイッチングエレメント

スローメークスイッチングエレメント

選択...
  • スローメークスイッチングエレメント
接点 材質

選択...
スイッチング動作
オルタネイト

オルタネイト

選択...
  • オルタネイト
周辺条件
IP前面保護等級
IP65

IP65

選択...
  • IP65
その他
素材
プラスチック、UL 94 V0に準拠

プラスチック、UL 94 V0に準拠

選択...
  • プラスチック、UL 94 V0に準拠
マーキング
Stop

Stop

選択...
  • Arrows
  • Stop
  • Stop + Arrows
戻る
詳しい製品概要を表示
販売事業者
Mouser

停止スイッチ, 61シリーズ, レイズド, 2 NC, IP65, プラグイン端子, 2.8 x 0.5 mm

  • 61-5441.4/K
  • 61-8755.37

  • マーキング
  • レンズ 色
  • リリースタイプ
61-5441.4/K
  • 端子
  • 接点 材質
  • スイッチング ポジション
  • スイッチング定格
  • 接点構成
61-8755.37
アクセサリーカートおよび工具を追加
比較に追加
在庫0個 119.16 USD
カートに追加
お客様の製品:
61-5441.4/K
61-8755.37

61-5441.4/K~61-8755.37

停止スイッチ, 61シリーズ, レイズド, 2 NC, IP65, プラグイン端子, 2.8 x 0.5 mm

119.16 USD在庫0個
製品範囲
HMI機能:
停止スイッチ
シリーズ:
61シリーズ
取付け
デザイン:
レイズド
取付けタイプ:
パネル実装
操作・表示部分
レンズ 色:
レンズ 素材:
プラスチック
レンズ 照光:
非照光
レンズ 形状:
マッシュルームヘッド
レンズ 外観:
不透明
電気的特性
スイッチング電圧とスイッチング電流:

スイッチ定格 AC 金接点

サービスカテゴリ AC-15

EN IEC 60947-5-1に準拠

電圧

50 VAC

電流

0.5 A

スイッチ定格 DC 金接点

サービスカテゴリDC-13

EN IEC 60947-5-1に準拠

電圧

50 VDC

電流

0.1 A

接点構成:
2 NC
スイッチング定格:
50 V AC/DC @ 0,3 A
熱電流 Ith:
3 A
機械的特性
端子:
プラグイン端子, 2.8 x 0.5 mm
接点 材質:
スイッチング動作:
オルタネイト
スイッチング方式:
スローメークスイッチングエレメント
スイッチング ポジション:
2ポジション
リリースタイプ:
キーリリース
締め付けトルク:
最大 0.5 Nm
総重量:
0.041 kg
周辺条件
IP前面保護等級:
IP65
使用温度:
- 25 ° C ~ + 55 ° C
その他
素材:
プラスチック、UL 94 V0に準拠
ハウジング 色:
ハウジング 材質:
プラスチック
マーキング:
Stop
製品属性:
キーで時計回りにロック解除
最大接点数:
1
配線図:
配線図
配線図
この製品の共有と保存
ファイルをダウンロード
在庫0個 119.16 USD
カートに追加
お客様の製品構成は以下の通りです 2 COMPONENTS:
61-5441.4/K

61-5441.4/K

アクチュエーター

100.70 USD在庫6個
取付け
取付けタイプ:
パネル実装
操作・表示部分
レンズ 色:
レンズ 素材:
プラスチック
レンズ 照光:
非照光
レンズ 形状:
マッシュルームヘッド
レンズ 外観:
不透明
機械的特性
スイッチング動作:
オルタネイト
リリースタイプ:
キーリリース
締め付けトルク:
最大 0.5 Nm
重量:
0.033 kg
周辺条件
使用温度:
- 25 ° C ~ + 55 ° C
認証
REACH:
REACH compliant
RoHS:
RoHS compliant
その他
簡単な説明:
アクチュエーター, マッシュルームヘッド, 非照光, 赤, プラスチック, 不透明, オルタネイト, キーリリース
ハウジング 色:
ハウジング 材質:
プラスチック
マーキング:
Stop
製品属性:
キーで時計回りにロック解除
配線図:
配線図

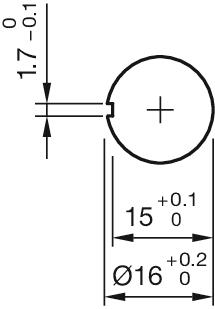

マウントカットアウト:
マウントカットアウト
寸法図:
寸法図
A = プラグイン端子 2.8 mm x 0.5 mm
C = ねじ端子
ファイルをダウンロード
コンポーネントの用途 100.70 USD
カートに追加
61-8755.37

61-8755.37

スイッチングエレメント

18.46 USD在庫0個
電気的特性
スイッチング電圧とスイッチング電流:

スイッチ定格 AC 金接点

サービスカテゴリ AC-15

EN IEC 60947-5-1に準拠

電圧

50 VAC

電流

0.5 A

スイッチ定格 DC 金接点

サービスカテゴリDC-13

EN IEC 60947-5-1に準拠

電圧

50 VDC

電流

0.1 A

接点:
2 NC
定格動作電圧 Ue:
50 VAC / DC、EN / IEC 60947-5-1に準拠
定格インパルス耐電圧 Uimp:
0.8 kV, EN / IEC 60947-5-1に準拠
定格絶縁電圧 Ui:
320 VAC、EN / IEC 60947-5-1に準拠
推奨最低動作データ:

電圧

10 VAC/DC

電流

2 mA

スイッチング定格:
50 V AC/DC @ 0,3 A
汚染度:
3、EN IEC 60947-1に準拠
規格:
スイッチは、「低電圧スイッチングデバイスの規格」EN IEC 60947-5-1に準拠
熱電流 Ith:
3 A
機械的特性
端子:
プラグイン端子, 2.8 x 0.5 mm
接点 材質:
スイッチング方式:
スローメークスイッチングエレメント
スイッチング ポジション:
2ポジション
電線断面図:
1芯(フレキシブル): 0.5 ~ 0.75 mm²
1芯 (スーパーフレキシブル): 0.5 mm²
1芯(硬め): 0.5 ~ 1.5 mm²
2芯(フレキシブル)0.5 ~ 0.75 mm²
2芯(スーパーフレキシブル) 0.5 mm²
2芯(硬め)0.5 ~ 1.5 mm²
重量:
0.008 kg
周辺条件
使用温度:
- 25 ° C ~ + 55 ° C
耐候性:
耐湿性、周期性:96時間、+ 25 °C /97 %、+ 55 °C /93 %相対湿度、EN IEC 60068-2-30に準拠
耐湿性、定常状態。56日、+ 40 °C / 93 %相対湿度、EN IEC 60068-2-78に準拠
急激な温度変化:100サイクル、-40 °C ~ + 80 °C、EN / IEC 60068-2-14に準拠
認証
認証:
CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL, VDE
準拠:
CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
REACH:
REACH compliant
RoHS:
RoHS compliant
その他
簡単な説明:
スイッチングエレメント, スローメークスイッチングエレメント, 50 V AC/DC @ 0,3 A, 金, 2 NC, プラグイン端子, 2.8 x 0.5 mm
素材:
プラスチック、UL 94 V0に準拠
配線図:
配線図
コンポーネント レイアウト:
コンポーネント レイアウト
ファイルをダウンロード
在庫0個 18.46 USD
カートに追加
