Mouser
丸形
アルミ地色
アルミニウム
Ø 35 mm
フラッシュ
パネル実装
Ø 30 mm
1 NC
500 V AC @ 10 A
丸端子
3ポジション
スナップアクションスイッチングエレメント
銀
モメンタリ - レスト (a) - オルタネイト
42° 左 / 42° 背面
IP65
Mouser
キースイッチ, 04シリーズ, Ø 35 mm, フラッシュ, 1 NC, 丸端子
- 704.118.018
- 704.900.2B-1
- スイッチング角度
- フロントベゼル 色
- 取付け穴
- フロント寸法
- フロント形状
- スイッチング ポジション
- スイッチング動作
- フロントベゼル 材質
- 端子
- スイッチング定格
- スイッチング方式
- 接点 材質
- 接点構成
- HMI機能:
- キーロックスイッチ
- シリーズ:
- 04シリーズ
- フロント寸法:
- Ø 35 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- アルミ地色
- フロントベゼル 材質:
- アルミニウム
- デザイン:
- フラッシュ
- 取付け穴:
- Ø 30.5 mm
- 取付けタイプ:
- パネル実装
- スイッチング電圧とスイッチング電流:
EN IEC 60947-5-1 に準拠
電圧
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
電圧
電流
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
電圧が Ue = 400 V を超える場合
、35 mm x 50 mm の格子寸法
を下回ってはなりません。
- 接点構成:
- 1 NC
- スイッチング定格:
- 500 V AC @ 10 A
- 電気的寿命:
- 5万回操作 (500 VAC, 10 A)
- 熱電流 Ith:
- EN IEC 60947-5-1 による最大電流 10 A
- 端子:
- 丸端子
- 接点 材質:
- 銀
- スイッチング動作:
- モメンタリ - レスト (a) - オルタネイト
- スイッチング方式:
- スナップアクションスイッチングエレメント
- スイッチング ポジション:
- 3ポジション
- スイッチング角度:
- 42° 左 / 42° 背面
- 締め付けトルク:
- ねじ端子 0.8 Nm
- 総重量:
- 0.101 kg
- IP前面保護等級:
- IP65
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 耐振動性:
- （正弦波）100 m/s²、10 Hz…500 Hz、DIN EN 60068-2-6 準拠、DIN EN 61373 準拠の広帯域ノイズ増加、クラス 1B
- 最大接点数:
- 3
- 配線図:
- フロント寸法:
- Ø 35 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- アルミ地色
- フロントベゼル 材質:
- アルミニウム
- デザイン:
- フラッシュ
- 取付け穴:
- Ø 30.5 mm
- 取付けタイプ:
- パネル実装
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」EN IEC 60947-5-1に準拠
- スイッチング動作:
- モメンタリ - レスト (a) - オルタネイト
- スイッチング ポジション:
- 3ポジション
- スイッチング角度:
- 42° 左 / 42° 背面
- 機械的寿命:
- 操作回数 ≤ 5万回
- 重量:
- 0.1 kg
- IP保護等級:
- IP65前面
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 簡単な説明:
- アクチュエーター, Ø 30.5 mm, Ø 35 mm, 丸形, アルミ地色, アルミニウム, モメンタリ - レスト (a) - オルタネイト
- ヒント:
- 標準ロック RONIS 251その他のロック番号については、テクニカルデータをご参照ください。最大2個 3スイッチングエレメントでクリップオン可能
- 最大接点数:
- 3
- スイッチングポジション:
- 配線図:

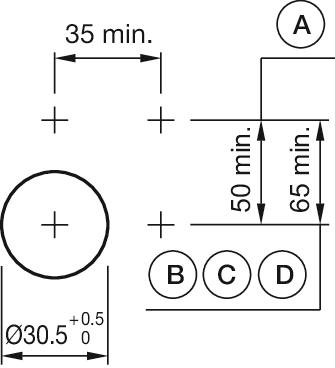

- マウントカットアウト:
A = ねじ端子
B = スプリングケージ端子 (PIT)
C = プラグイン端子 6.3 mm x 0.8 mm

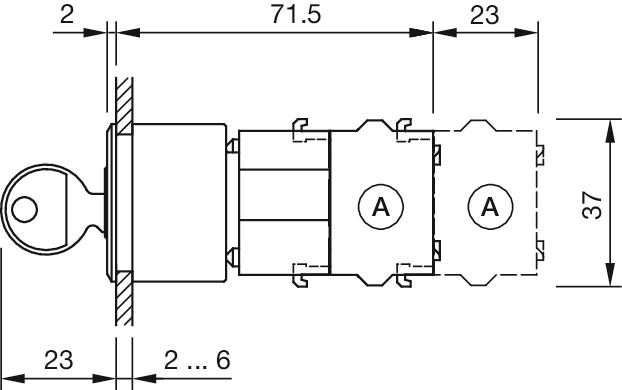

D = ダブルプラグイン接続 6.3 mm x 0.8 mm- 寸法図:
A = ねじ端子
- スイッチング電圧とスイッチング電流:
EN IEC 60947-5-1 に準拠
電圧
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
電圧
電流
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
電圧が Ue = 400 V を超える場合
、35 mm x 50 mm の格子寸法
を下回ってはなりません。
- 接点:
- 1 NC
- 定格インパルス耐電圧 Uimp:
- 4 kV
- 定格絶縁電圧 Ui:
- 500 V
- 推奨最低動作データ:
金めっき銀接点
電圧
24 VDC
110 VDC
電流
5 mA
2 mA
銀接点
電圧
24 VDC
110 VDC
電流
50 mA
10 mA
- スイッチング定格:
- 500 V AC @ 10 A
- 電気的寿命:
- 5万回操作 (500 VAC, 10 A)
- 汚染度:
- 3
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」DIN EN IEC UL 60947-5-1に準拠
- 熱電流 Ith:
- EN IEC 60947-5-1 による最大電流 10 A
- 端子:
- 丸端子
- 接点 材質:
- 銀
- スイッチング方式:
- スナップアクションスイッチングエレメント
- スイッチングシステム:
- ダブルブレーク、スローメイクスイッチングエレメントは、1つまたは2つの独立した接点システムを備えており、ノーマルオープンまたはノーマルクローズ接点として動作します。ノーマルクローズ接点は強制開離されます。
- 操作力:
- 1 NC approx. 1.9 N, 1 NO 約 2 N
- 締め付けトルク:
- ねじ端子 0.8 Nm
- 電線断面図:
- 最大電線断面積 2 mm x 2.5 mm²スキニングワイヤー 10 mm撚り線ケーブル2 x 1.5 mm²の最大線断面積長さ 10 mm のフェルール付き撚り線のみを使用してください配線の極性は片方ずつしか許されない
- 重量:
- 0.012 kg
- IP保護等級:
- IP20
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
- 耐衝撃性:
- (単発衝撃、半正弦波) 300 m/s²、パルス幅 18 ms、DIN EN 60068-2-27 に準拠
- 耐振動性:
- （正弦波）100 m/s²、10 Hz…500 Hz、DIN EN 60068-2-6 準拠、DIN EN 61373 準拠の広帯域ノイズ増加、クラス 1B
- 耐候性:
- 相対湿度 10 %rh ... 95 %rh (結露なし) DIN EN IEC 60721-3-1 クラス 1C1 準拠のオリジナルパッケージ
- 認証:
- CB (IEC 60947-5-1), cULus, DNV, VDE
- 準拠:
- CE, CCC, UKCA
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 簡単な説明:
- スイッチエレメント - 新タイプ, スナップアクションスイッチングエレメント, 500 V AC @ 10 A, 銀, 1 NC, 丸端子
- ヒント:
- 長寿命、極めて短い反発時間、安定した接触抵抗を特長。3番目のスイッチングエレメントには、ターミナルマーキングインサートを別途注文してください使用温度：その他の温度はお問い合わせください保護要件が強化された用途には、適切なエンクロージャーが必要です。北米では、製品は UL 50E タイプ 2 以上のエンクロージャーに設置する必要があります。
- 配線図:

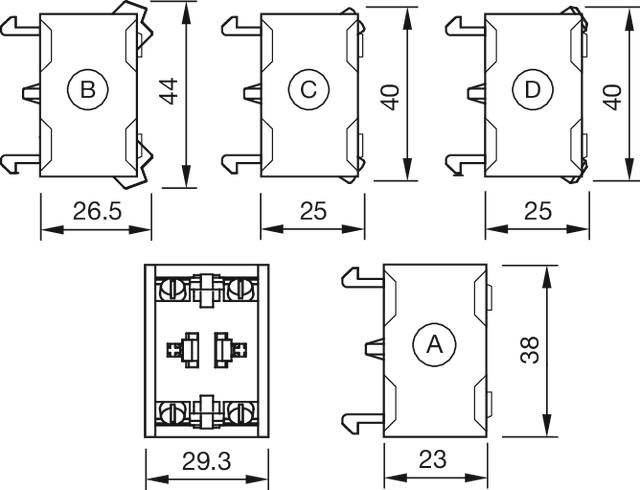

- 寸法図:
