Assembly settings
Frontal
Forma frontal
cuadrado
cuadrado
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
35 mm x 35 mm
35 mm x 35 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
30 mm x 30 mm
30 mm x 30 mm
elegir...
Indicadores de funcionamiento
Lente Forma
rasante
rasante
elegir...
Lente Color
Incoloro
Incoloro
elegir...
Lente Material
Plástico
Plástico
elegir...
Placa marcable Óptica
translúcido
translúcido
elegir...
Luminaria Color
Blanco
Blanco
elegir...
Placa marcable Iluminación
iluminable
iluminable
elegir...
Características eléctricas
Tensión de funcionamiento tipo
V AC
V AC
elegir...
Tensión de funcionamiento
230 V
230 V
elegir...
Característica mecánica
Terminal
Terminal de tornillo
Terminal de tornillo
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Atrás
Distribuido por
Mouser
Mouser
Indicador, Serie 04, 35 mm x 35 mm, rasante, IP65, Terminal de tornillo
- 704.206.700
- 10-2H25.2049
- Material del marco frontal
- Lente Color
- Orificio de montaje
- Dimensiones frontales
- Forma frontal
- Color del marco frontal
- Tensión de funcionamiento tipo
- Tensión de funcionamiento
- Luminaria Color
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Indicador
- Series:
- Serie 04
Frontal
- Dimensiones frontales:
- 35 mm x 35 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 30 mm x 30 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Placa marcable Color:
- Blanco
- Placa marcable Óptica:
- translúcido
- Placa marcable Iluminación:
- iluminable
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 230 V AC +10%
- Corriente de funcionamiento:
- 1,5 mA ±15 %
- Intensidad de la luz:
- 225 mcd
Característica mecánica
- Terminal:
- Terminal de tornillo
- Peso total:
- 0.049 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 40 °C … + 55 °C
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- La longitud total máxima de la lámpara no debe superar los 25 mm
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
% en stock 51.39 USD
Añadir a la cesta
Su producto consiste en lo siguiente 2 COMPONENTS:
Frontal
- Dimensiones frontales:
- 35 mm x 35 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 30 mm x 30 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Placa marcable Color:
- Blanco
- Placa marcable Óptica:
- translúcido
- Placa marcable Iluminación:
- iluminable
Características eléctricas
- Normas:
- Los dispositivos cumplen la «Normativa sobre aparamenta de baja tensión» DIN EN 60947-1
Característica mecánica
- Terminal:
- Terminal de tornillo
- Peso:
- 0.047 kg
Condición ambiental
- Grado de protección IP:
- IP65 frontal
- Temperatura de funcionamiento:
- – 40 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, 30 mm x 30 mm, 35 mm x 35 mm, rasante, Incoloro, Plástico, transparente, cuadrado, Negro, Plástico, Terminal de tornillo
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Esquema de conexión:

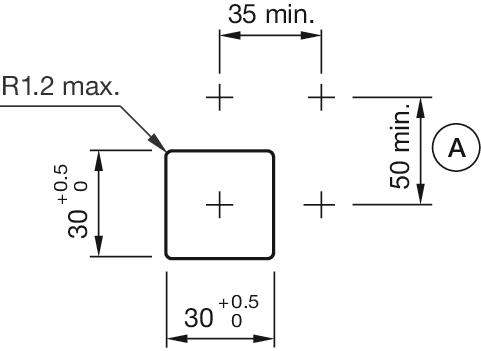

- Orificios de montaje:

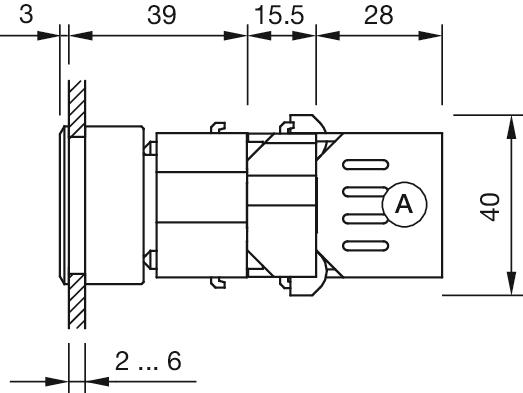

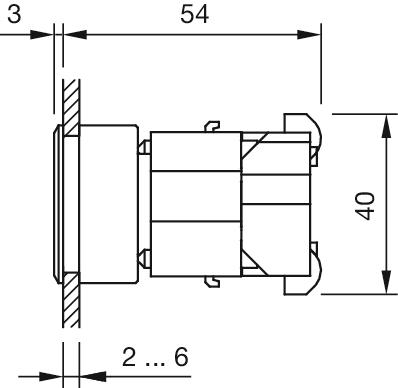

A = Conexión de tornillo- Dimensiones:
A = Conexión de tornillo
Descargar archivos
% en stock 31.05 USD
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 230 V AC +10%
- Corriente de funcionamiento:
- 1,5 mA ±15 %
- Intensidad de la luz:
- 225 mcd
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, BA9s, Blanco, 230 V AC +10%
- Tipo de luminaria:
- LED único
- Características:
- La longitud total máxima de la lámpara no debe superar los 25 mm
- Notas:
- Los modelos de 6 V CC, 24 V CC bicolor, 130 V CA, 130 V CC y 230 V CA se fabrican con un diodo de protección contra inversión de polaridadLos tipos de 130 V CA enumerados están dimensionados para la conexión directa a la tensión de alimentación de 130 V CANo está permitido el funcionamiento con una tensión de alimentación superior utilizando elementos de portalámparas disponibles en el mercado con resistencia en serie integradaSi la lámpara bicolor de 24 VCC se controla con polaridad normal (positivo en la etiqueta central), se enciende el primer color mencionado. Si se invierte la polaridad, se enciende el segundo colorDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesita
- Esquema de conexión:

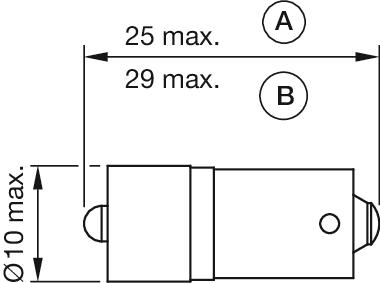

- Dimensiones:
A = (estándar)
B = (superbrillante)
