选择开关, 系列 04, 3位置, 平面的, 2 NC, 螺钉端子
- 704.405.018I
- 704.951.0
- 10-2513.1149
- 704.900.4-1
- 开关动作
- 前挡圈材质
- 安装开孔
- 正面形式
- 正面尺寸
- 手柄形状
- 前挡圈颜色
- 端子
- 工作电压
- 发光颜色
- 工作电压种类
- 开关额定值
- 端子
- 触点材质
- 开关系统
- 触点配置
- HMI功能:
- 选择开关
- 产品系列分类:
- 系列 04
- 正面尺寸:
- Ø 35 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 铝原色
- 前挡圈材质:
- 铝
- 设计:
- 平面的
- 安装开孔:
- Ø 30.5 mm
- 安装类型:
- 面板安装
- 手柄颜色:
- 黑色
- 手柄颜色:
- 半透明的
- 手柄形状:
- 短柄
- 发光颜色:
- 白色
- 开关电压和电流:
根据DIN EN IEC 60947-5-1
电压
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
根据UL 60947-5-1
电压
电流
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
电压大于 Ue = 400 V 时，
栅格尺寸不得小于
35 mm x 50 mm。
- 触点配置:
- 2 NC
- 工作电压:
- 28 V AC/DC +10%
- 工作电流:
- 5 mA ±15 %
- 开关额定值:
- 500 V AC @ 10 A
- 电气寿命:
- 50 000 cycles of operation (500 VAC, 10 A)
- 光亮度:
- 750 mcd
- 热电流 Ith:
- 根据 EN IEC 60947-5-1 的最大电流 10 A
- 端子:
- 螺钉端子
- 触点材质:
- 银
- 开关动作:
- 自复位 - 复位 - 自复位
- 开关系统:
- 快动开关元件
- 旋转位置:
- 3位置
- 开关角度:
- 42°左 / 42°右
- 拧紧力矩:
- 螺钉端子0.5 Nm
- 总重量:
- 0.07 kg
- 正面IP等级:
- IP65
- 工作温度:
- – 40 °C … + 55 °C
- 耐振动能力:
- 最大 100 m / s²，从10赫兹...500赫兹，（正弦波EN IEC 60068-2-6）。
- 外壳材质:
- 塑料
- 最大开关单元的数量:
- 3

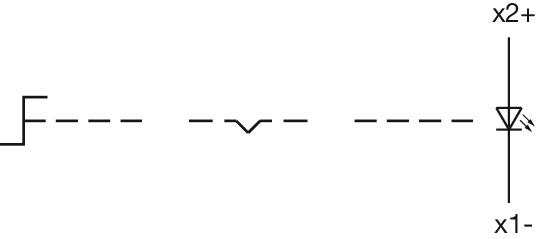

- 接线图:
- 正面尺寸:
- Ø 35 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 铝原色
- 前挡圈材质:
- 铝
- 设计:
- 平面的
- 安装开孔:
- Ø 30.5 mm
- 安装类型:
- 面板安装
- 手柄颜色:
- 黑色
- 手柄颜色:
- 半透明的
- 手柄材质:
- 塑料
- 手柄形状:
- 短柄
- 标准:
- 开关遵循“低压开关设备的标准”DIN EN 60947-1
- 开关动作:
- 自复位 - 复位 - 自复位
- 旋转位置:
- 3位置
- 开关角度:
- 42°左 / 42°右
- 机械寿命:
- ≤ 2.5 百万次
- 重量:
- 0.05 kg
- IP保护:
- 正面为IP65
- 工作温度:
- – 40 °C … + 55 °C
- 储存温度:
- – 40 °C … + 85 °C
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 简述:
- 操作器, Ø 30.5 mm, Ø 35 mm, 发光可选的, 黑色, 短柄, 圆形, 铝原色, 铝, 阳极氧化, 自复位 - 复位 - 自复位
- 提示:
- 最多可安装3个开关元件
- 最大开关单元的数量:
- 3
- 切换位置:
- 接线图:

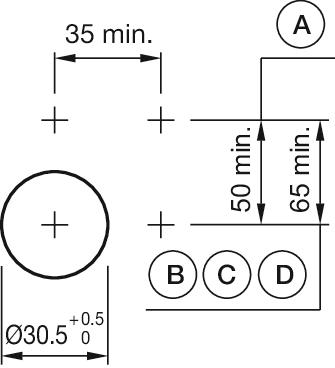

- 安装开孔:
A = 螺钉端子
B = 推入式端子
C = 插入式端子 6.3 mm x 0.8 mm

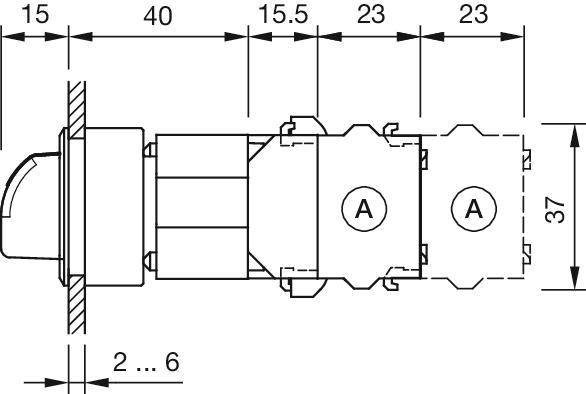

D = 双插入式端子 6.3 mm x 0.8 mm- 外形尺寸:
A = 螺钉端子
- 标准:
- 开关遵循“低压开关设备的标准”DIN EN 60947-1/DIN EN 60947-5-1
- 端子:
- 螺钉端子
- 旋转位置:
- 3位置
- 拧紧力矩:
- 螺钉端子0.5 Nm
- 电线横截面面积:
- 最大接线截面积 2 x 2.5 mm²剥线长度电线 10 mm最大标准细多股导线截面积 2 x 1.5 mm²只能使用带长度为 10 毫米的线端护套的绞合导线。接线时，一边只能有一个极性.
- 重量:
- 0.017 kg
- IP保护:
- IP00
- 工作温度:
- – 40 °C … + 55 °C
- 储存温度:
- – 40 °C … + 85 °C
- 抗冲击能力:
- 最大 300 m/s², 脉宽 11 ms (半正弦曲线 EN/EC 60068-2-27)
- 耐振动能力:
- 最大 100 m / s²，从10赫兹...500赫兹，（正弦波EN IEC 60068-2-6）。
- 耐候性:
- 相对湿度，最大95%，不凝结
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 简述:
- 灯座, 塑料, 螺钉端子
- 外壳材质:
- 塑料
- 提示:
- 使用灯座时，必须遵守应用指南。
- 适用于终端:
- 螺钉端子
- 接线图:

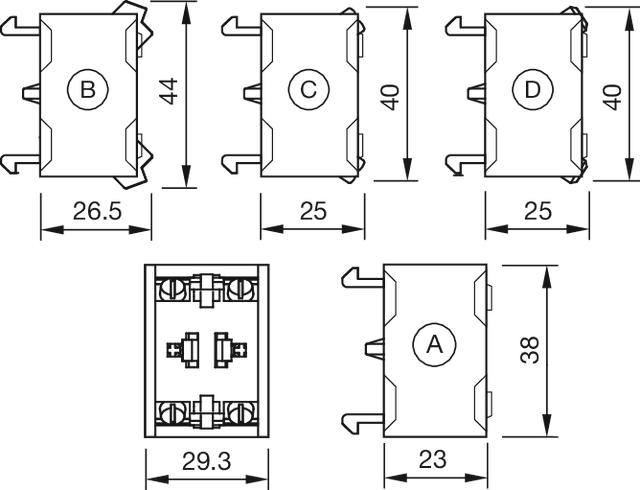

- 外形尺寸:
A = 螺钉端子
B = 直插式端子（PIT）
C = 插入式端子 6.3 mm x 0.8 mm
D = 双插入式端子 6.3 mm x 0.8 mm
- 发光颜色:
- 白色
- 工作电压:
- 28 V AC/DC +10%
- 工作电流:
- 5 mA ±15 %
- 光亮度:
- 750 mcd
- 重量:
- 0.002 kg
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 简述:
- 单LED, BA9s, 白色, 28 V AC/DC +10%
- 照明种类:
- 单LED
- 提示:
- 指定的6 V DC、24 V DC双色、130 V AC、130 V DC和230 V AC版本均配有保护二极管指定的12、24、28、48 VAC/DC版本采用桥式整流器规定的130 VAC类型仅在130 VAC的电源电压下运行不允许使用带有集成电阻的商用灯座在更高的电源电压下进行操作如果24VDC双色灯以正常极性（加上灯的中间触点）驱动，则第一种颜色将亮起，相反极性时第二种颜色将亮起规定的发光强度用于直流电电和光数据在25℃下测量发光二极管制造过程引起的亮度和波长变化可能会导致与照明度有关的细微差异。
- 接线图:
- 外形尺寸:
A = (标准)
B = (超级明亮)
- 开关电压和电流:
根据DIN EN IEC 60947-5-1
电压
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
根据UL 60947-5-1
电压
电流
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
电压大于 Ue = 400 V 时，
栅格尺寸不得小于
35 mm x 50 mm。
- 触点:
- 2 NC
- 额定耐冲击电压:
- 4 kV
- 额定绝缘电压 Ui:
- 500 V
- 建议的最小工作参数:
镀金触点：
电压
5 VDC
24 VDC
110 VDC
电流
15 mA
5 mA
2 mA
银触点：
电压
24 VDC
110 VDC
电流
50 mA
10 mA
- 开关额定值:
- 500 V AC @ 10 A
- 电气寿命:
- 50 000 cycles of operation (500 VAC, 10 A)
- 污染等级:
- 3
- 标准:
- 开关遵循“低压开关设备的标准”DIN EN IEC UL 60947-5-1
- 热电流 Ith:
- 根据 EN IEC 60947-5-1 的最大电流 10 A
- 端子:
- 螺钉端子
- 触点材质:
- 银
- 开关系统:
- 快动开关元件
- 开关系统:
- 双断快动开关元件配有一个或者两个独立的接触系统， 作为 常开或常闭触点。快动开关元件带自清洁功能。
- 操作力:
- 1 常闭约1.9 N, 1 常开约 2 N
- 拧紧力矩:
- 螺钉端子0.8 Nm
- 电线横截面面积:
- 导线截面积 0.75 ... 2.5 mm²剥线长度电线 10 mm最大导线数量: 2绞合导线的导线截面为 0.5 ... 1.5 mm²只能使用带长度为 10 毫米的线端护套的绞合导线。最大绞合电线数量: 2接线时，一边只能有一个极性.
- 重量:
- 0.02 kg
- IP保护:
- IP00
- 工作温度:
- – 40 °C … + 55 °C
- 储存温度:
- – 40 °C … + 85 °C
- 抗冲击能力:
- （单次冲击，半正弦）300 m/s²，脉冲宽度18 ms，符合DIN EN 60068-2-27标准
- 耐振动能力:
- （正弦波）100 m/s²，频率为 10 Hz…500 Hz，符合 DIN EN 60068-2-6 标准，符合 DIN EN 61373 标准的增强宽带噪声，1B 级
- 耐候性:
- 相对湿度 10%rh ... 95%rh（无冷凝） 按照 DIN EN IEC 60721-3-1 1C1 类标准原包装
- 标准认证:
- CB (IEC 60947-5-1), cULus, DNV, VDE
- 符合标准:
- CE, CCC, UKCA
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 简述:
- 开关元件 - 新版本, 快动开关元件, 500 V AC @ 10 A, 银, 2 NC, 螺钉端子
- 提示:
- 使用开关元件时，必须遵守应用指导.对于第三个开关元件，应单独订购端子标记插件工作温度：特殊要求温度对于保护要求较高的应用，需要使用合适的配件。在北美，产品必须安装在符合 UL 50E 类型 2 或更高标准的配件中。
- 接线图:
- 外形尺寸:
