Blinker Frontausleuchtung, Baureihe 04, 30 mm x 30 mm, erhaben, IP65, Schraubanschluss
- 704.702.7
- 704.709.9
- 704.733.0
- 704.701.6
- 704.950.5
- 704.950.0
- 10-2H24.2055

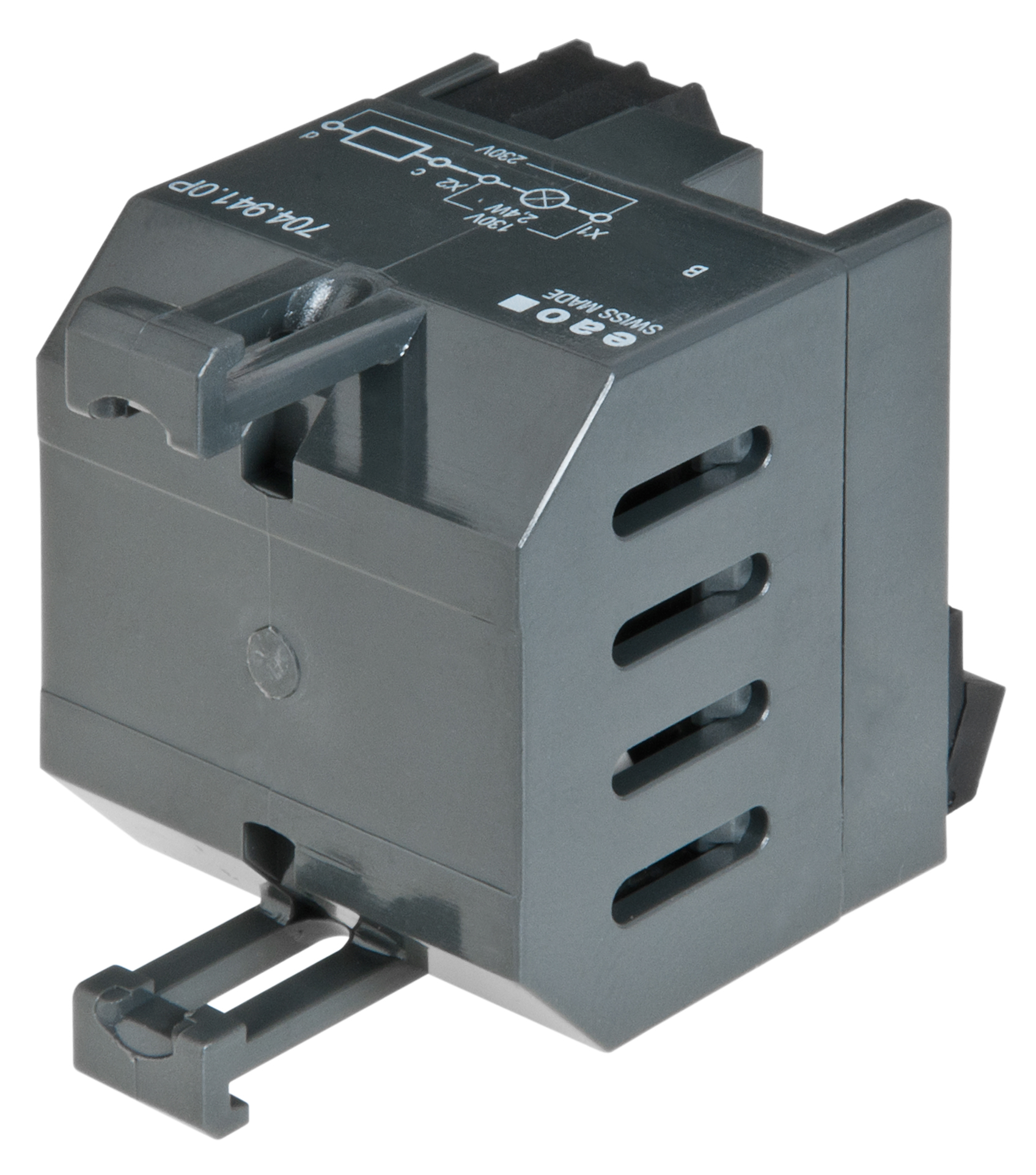

- 704.943.2P
- Druckhaube Farbe
- Frontrahmen Farbe
- Material
- Anschluss
- Betriebsspannung Art
- Leuchtmittel Farbe
- Betriebsspannung
- Betriebsspannung
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Blinker
- Baureihe:
- Baureihe 04
Front
- Frontabmessung:
- 30 mm x 30 mm
- Frontform:
- quadratisch
- Frontrahmen Farbe:
- Grau
- Frontrahmen Material:
- Kunststoff
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
- Textplatte Farbe:
- Weiss
- Textplatte Optik:
- transluzent
- Textplatte Ausleuchtung:
- ausleuchtbar
- Leuchtmittel Farbe:
- Grün
Elektrische Kennwerte
- Betriebsspannung:
- 130 V AC +10%
- Betriebsstrom:
- 3 mA ±15 %
- Lichtstärke:
- 450 mcd
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Schaltstufen:
- 2 Stellungen
- Anzugsdrehmoment:
- Max. 0,40 … 0,50 Nm
- Gesamtgewicht:
- 0.062 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
Weitere
- Material:
- Kunststoff
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Produkteigenschaften:
- Kann graviert werden
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
0 an Lager 182.61 USD
In den Warenkorb
Ihr Produkt besteht aus folgenden 8 COMPONENTS:
Front
- Frontform:
- quadratisch
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Farblos
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Druckhaube Form:
- flach
- Druckhaube Optik:
- transparent
Mechanische Kennwerte
- Gewicht:
- 0.001 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaube, 24,4 mm x 24,4 mm, ausleuchtbar, Farblos, flach, Kunststoff
- Abmessung:
- 24,4 mm x 24,4 mm
Dateien herunterladen
Komponente für 2.17 USD
In den Warenkorb
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Weiss
- Druckhaube Ausleuchtung:
- ausleuchtbar
- Textplatte Farbe:
- Weiss
- Textplatte Optik:
- transluzent
- Textplatte Ausleuchtung:
- ausleuchtbar
Mechanische Kennwerte
- Gewicht:
- 0.003 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Druckhaubenträger, ausleuchtbar, Weiss, transluzent, 30 mm x 30 mm
- Abmessung:
- 30 mm x 30 mm
- Produkteigenschaften:
- Kann graviert werden
- Hinweise:
- Zu quadratischer Druckhaube
Dateien herunterladen
Komponente für 3.35 USD
In den Warenkorb
Front
- Frontabmessung:
- 30 mm x 30 mm
- Frontform:
- quadratisch
Montage
- Bauform:
- erhaben
- Montage-Typ:
- Paneel-Montage
Elektrische Kennwerte
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1
Mechanische Kennwerte
- Gewicht:
- 0.008 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP65 frontseitig
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Vorsatz, 30 mm x 30 mm, quadratisch
- Gehäuse Farbe:
- Schwarz
- Gehäuse Material:
- Kunststoff
- Schaltschemas:

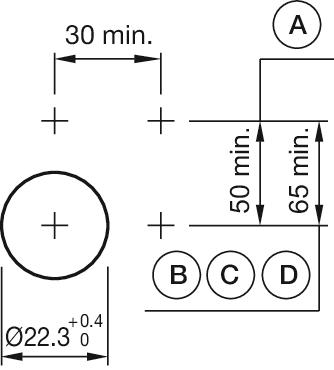

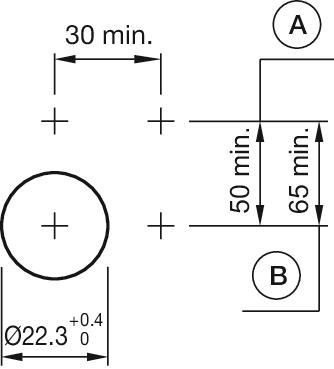

- Einbauöffnungen:
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm
A = Schraubanschluss

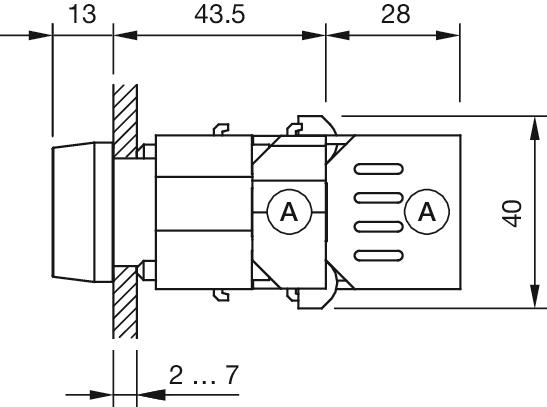

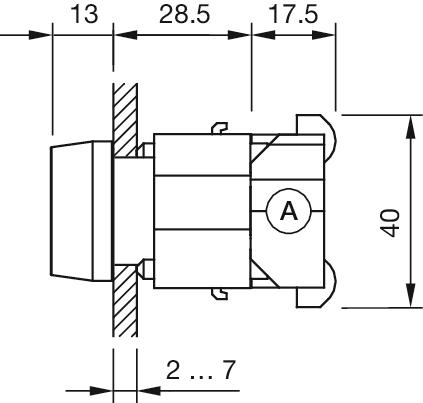

B = Federkraftklemme (PIT)- Abmessungen:
A = Schraubanschluss
X = Schraubanschluss
Dateien herunterladen
Komponente für 5.20 USD
In den Warenkorb
Front
- Frontabmessung:
- 30 mm x 30 mm
- Frontform:
- quadratisch
- Frontrahmen Farbe:
- Grau
- Frontrahmen Material:
- Kunststoff
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Frontrahmen, 30 mm x 30 mm, Grau, Kunststoff
- Abmessung:
- 30 mm x 30 mm
Dateien herunterladen
Komponente für 2.27 USD
In den Warenkorb
Montage
- Montage-Typ:
- Paneel-Montage
Mechanische Kennwerte
- Anzugsdrehmoment:
- Max. 0,40 … 0,50 Nm
- Gewicht:
- 0.01 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Bayonett-Flansch, Kunststoff
- Material:
- Kunststoff
- Abmessungen:
für Art.-Nr. 704.950.5
Dateien herunterladen
Komponente für 6.64 USD
In den Warenkorb
Elektrische Kennwerte
- Normen:
- Die Geräte entsprechen den «Bestimmungen für Niederspannungs-Schaltgeräte» DIN EN 60947-1/DIN EN 60947-5-1
Mechanische Kennwerte
- Anschluss:
- Schraubanschluss
- Schaltstufen:
- 2 Stellungen
- Anzugsdrehmoment:
- Schraubanschluss 0,5 Nm
- Drahtquerschnitt:
- Max. Drahtquerschnitt 2 mm x 2,5 mm²Abisolierung Draht 10 mmMax. Litzenquerschnitt 2 mm x 1,5 mm²Litzen nur mit Aderendhülsen von 10 mm Länge verwendenBei der Verkabelung ist auf jeder Seite nur eine Polarität erlaubt.
- Gewicht:
- 0.016 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP00
- Einsatztemperatur:
- – 40 °C … + 55 °C
- Lagertemperatur:
- – 40 °C … + 85 °C
- Schockfestigkeit:
- Max. 300 m/s² Impulsbreite 11 ms, (halbsinusförmig, EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 100 m / s² von 10 Hz … 500 Hz, (sinusförmig EN IEC 60068-2-6)
- Klimafestigkeit:
- Relative Feuchtigkeit, max. 95%, nicht kondensierend
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Lampenblock, Kunststoff, Schraubanschluss
- Gehäuse Material:
- Kunststoff
- Hinweise:
- Beim Verwenden des Lampenblocks sind die Anwendungsrichtlinien zu beachten.
- Schaltschemas:

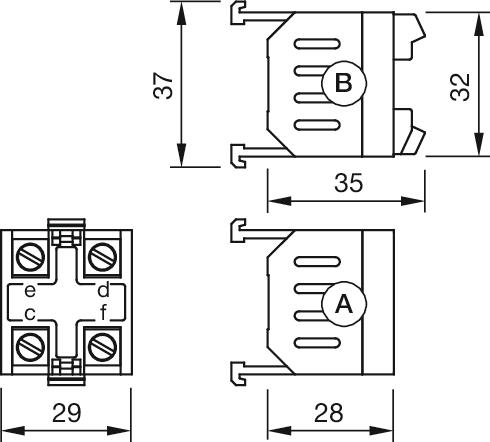

- Abmessungen:
A = Schraubanschluss
B = Federkraftklemme (PIT)
C = Steckanschluss 6,3 mm x 0,8 mm
D = Doppelsteckanschluss 6,3 mm x 0,8 mm
Dateien herunterladen
Komponente für 13.00 USD
In den Warenkorb
Bedien-/Anzeigeteil
- Leuchtmittel Farbe:
- Grün
Elektrische Kennwerte
- Betriebsspannung:
- 130 V AC +10%
- Betriebsstrom:
- 3 mA ±15 %
- Lichtstärke:
- 450 mcd
Mechanische Kennwerte
- Gewicht:
- 0.002 kg
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Single-LED, BA9s, Grün, 130 V AC +10%
- Leuchtmittel Art:
- Single-LED
- Produkteigenschaften:
- Die max. Gesamtlänge der Lampe darf 25 mm nicht übersteigen
- Hinweise:
- Die aufgeführten 6 V DC, 24 V DC Bi-colour, 130 V AC, 130 V DC und 230 V AC Typen sind alle mit einer Verpolungsschutzdiode gefertigtDie aufgeführten 130 VAC Typen sind zum direkten Anschluss an die Versorgungsspannung von 130 VAC dimensioniertEin Betrieb an einer höheren Versorgungsspannung mittels handelsüblichen Lampenfassungselemente mit integriertem Vorwiderstand, ist nicht zulässigWird die 24 VDC Bi-colour Lampe mit normaler Polarität angesteuert (Plus am Mittelabgriff) leuchtet die erst genannte Farbe. Bei umgekehrt angeschlossener Polarität leuchtet die zweite FarbeLichtstärkedaten der verwendeten LEDs bei DC-BetriebElektrische und optische Daten sind bei einer Umgebungstemperatur von 25 °C gemessenTechnologiebedingte Helligkeits- und Wellenlängenschwankungen der LEDs können zu sichtbaren Unterschieden bei der Ausleuchtung führen. Der Kunde entscheidet, welchen Widerstand er benötigt
- Schaltschemas:

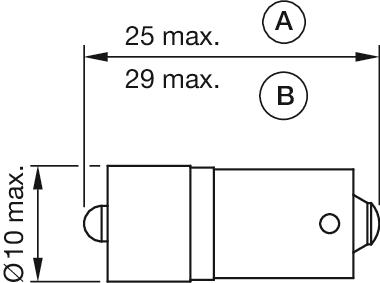

- Abmessungen:
A = (standard)
B = (super hell)
Dateien herunterladen
Komponente für 18.44 USD
In den Warenkorb
Elektrische Kennwerte
- Betriebsspannung:
- 130 V AC/DC +10%
- Betriebsstrom:
- 3 mA
Mechanische Kennwerte
- Anschluss:
- Federkraftklemme
- Gewicht:
- 0.02 kg
Umgebungsbedingungen
- IP-Schutzart:
- IP30 rückseitig
- Einsatztemperatur:
- 0 °C … + 50 °C
Zertifikate
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Blinkelement, 130 V AC/DC +10%, Federkraftklemme
- Gehäuse Material:
- Kunststoff, nach UL 94 V0
- Produkteigenschaften:
- Lampenspannung/-strom 130 V, 3 mA

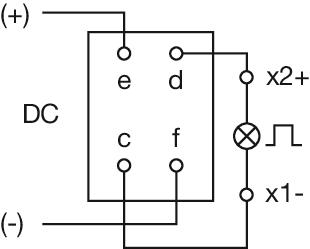

- Schaltschemas:
- Abmessungen:
A = Schraubanschluss
B = Federkraftklemme (PIT)
Dateien herunterladen
