照光式押しボタンスイッチ, 82シリーズ, Ø 25 mm, フラッシュ, 銀, IP65、IP67, プラグイン端子, 2.8 x 0.5 mm
- 82-6151.2A24.B001
- シンボル
- スイッチング動作
- 照光 色
アクセサリーカートおよび工具を追加
360度回転ビュー
スケール表示
取付け位置
夜間ビュー
拡張現実
お客様の製品:
製品範囲
- HMI機能:
- 照光式押しボタンスイッチ
- シリーズ:
- 82シリーズ
前面
- フロント寸法:
- Ø 25 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- 銀
- フロントベゼル 材質:
- ステンレススチール
- フロントベゼル 形状:
- フラッシュ
取付け
- デザイン:
- フラッシュ
- 取付け穴:
- Ø 22 mm
操作・表示部分
- レンズ 色:
- 銀
- レンズ 素材:
- プラスチック
- レンズ 照光:
- 照光用
- レンズ 形状:
- フラッシュ
- レンズ 外観:
- 不透明
- シンボル:
- ON/OFF
- マーキング シンボル 形状:
- マーク無し
- 照光 色:
- 青
- 照光の形状:
- シンボル
電気的特性
- スイッチング電圧とスイッチング電流:
IEC 60947-5-1 (銀接点)に準拠
サービス分類 AC-15
電圧
電流
24 VAC
1 A
35 VAC
1 A (M12バージョン)
110 VAC
1 A
220 VAC
0.5 A
スイッチ定格 DCサービスカテゴリ DC-13(銀接点)
電圧
電流
24 VDC
0.7 A
35 VDC
0.5 A (M12バージョン)
110 VDC
0.2 A
220 VDC
0.1 A
UL 508 準拠 (銀接点)
cosφ 0.75 ～ 0.8
電圧
電流
120 VAC
5 A
240 VAC
3 A
24 VAC
1 A
- 定格電圧:
- 24 V AC/DC ±10 %
- 定格電流:
- 7 mA
- 電気的寿命:
- 5万回操作
- 熱電流 Ith:
- 5 A
機械的特性
- 端子:
- プラグイン端子, 2.8 x 0.5 mm
- 接点 材質:
- 銀
- スイッチング動作:
- オルタネイト
- スイッチング方式:
- スナップアクションスイッチングエレメント
- 締め付けトルク:
- 0.5 ～ 0.6 Nm
- 総重量:
- 0.026 kg
周辺条件
- IP前面保護等級:
- IP65、IP67
- 使用温度:
- - 30 ° C ～ + 70 ° C
- 耐振動性:
- 10 ～ 500 Hz、振幅 1.5 mm p-p（IEC 60068-2-6 に準拠）
その他
- ハウジングサイズ:
- 19 mm
- ハウジング 色:
- 銀
- ハウジング 材質:
- ステンレススチール
- 最大接点数:
- 1

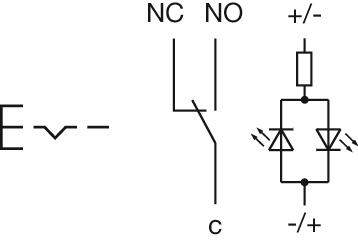

- 配線図:
- コンポーネント レイアウト:
- マウントカットアウト:
- 寸法図:
A = 半田端子
B = ねじ端子- 型式:
- 82-6151.2A24.B001
