Stopp Taste, Baureihe 84, Ø 32 mm, erhaben, 1 Ö, IP65, IP66, IP67, Steckanschluss, 2,8 x 0,5 mm
- 84-6420.0020
- Anschluss
- Druckhaube Ausleuchtung
- Druckhaube Farbe
- Druckhaube Material
- Schaltfunktion
- Kontakte Konfiguration
Füge Zubehör & Werkzeuge hinzu
Ihr Produkt:
Produktsortiment
- HMI Funktion:
- Stopp Taste
- Baureihe:
- Baureihe 84
Front
- Frontabmessung:
- Ø 32 mm
- Frontform:
- rund
Montage
- Bauform:
- erhaben
- Einbauöffnung:
- Ø 22,5 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- opak
- Linse:
- rund
- Schaltstellungsring:
- Schwarz
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom mit Silberkontakt (vergoldet)
Gebrauchskategorie AC-15 gemäss EN IEC 60947-5-1
Spannung
120 VAC
240 VAC
Strom
3 A
1,5 A
Gleichstrom mit Silberkontakt (vergoldet)
Gebrauchskategorie DC-13 gemäss EN IEC 60947-5-1
Schliesser Kontakte
Öffner Kontakte
Schliesser/Öffner Kontakte
(48 VA)
(60 VA)
12 VDC/2,0 A
12 VDC/2,5 A
125 VDC/0,22 A
24 VDC/2,0 A
24 VDC/2,5 A
250 VDC/0,11 A
48 VDC/1,0 A
48 VDC/1,25 A
60 VDC/0,8 A
60 VDC/1,0 A
- Kontakte Konfiguration:
- 1 Ö
- Schaltleistung:
- 250 V AC @ 1,5 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Thermischer Strom Ith:
- 5 A
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,5 mm
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Rast
- Schaltsystem:
- Tastschaltelement
- Entriegelungsart:
- Drehentriegelung
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gesamtgewicht:
- 0.028 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP66, IP67
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Schwingfestigkeit:
- Max. 50 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
Weitere
- Material:
- Kunststoff, nach UL 94 V0
- Gehäuse Farbe:
- Grau
- Gehäuse Material:
- Kunststoff, nach UL 94 V0
- Produkteigenschaften:
- Drehentriegelung im Uhrzeigersinn
- Schaltschemas:
Produkt speichern oder weiterempfehlen
Dateien herunterladen
Produkt für 40.76 USD
In den Warenkorb
Ihr Produkt besteht aus folgenden 1 COMPONENTS:
Front
- Frontabmessung:
- Ø 32 mm
- Frontform:
- rund
Montage
- Einbauöffnung:
- Ø 22,3 mm
- Montage-Typ:
- Paneel-Montage
Bedien-/Anzeigeteil
- Druckhaube Farbe:
- Rot
- Druckhaube Material:
- Kunststoff
- Druckhaube Ausleuchtung:
- nicht ausleuchtbar
- Druckhaube Form:
- Pilz
- Druckhaube Optik:
- opak
- Linse:
- rund
- Schaltstellungsring:
- Schwarz
Elektrische Kennwerte
- Schaltspannung und Schaltstrom:
Wechselstrom mit Silberkontakt (vergoldet)
Gebrauchskategorie AC-15 gemäss EN IEC 60947-5-1
Spannung
120 VAC
240 VAC
Strom
3 A
1,5 A
Gleichstrom mit Silberkontakt (vergoldet)
Gebrauchskategorie DC-13 gemäss EN IEC 60947-5-1
Schliesser Kontakte
Öffner Kontakte
Schliesser/Öffner Kontakte
(48 VA)
(60 VA)
12 VDC/2,0 A
12 VDC/2,5 A
125 VDC/0,22 A
24 VDC/2,0 A
24 VDC/2,5 A
250 VDC/0,11 A
48 VDC/1,0 A
48 VDC/1,25 A
60 VDC/0,8 A
60 VDC/1,0 A
- Kontakte:
- 1 Ö
- Bemessungs-Betriebsspannung Ue:
- 250 VAC/DC gemäss EN IEC 60947-1
- Bemessungs-Stosspannungs-Festigkeit Uimp:
- 4 kV, nach EN IEC 60947-1
- Bemessungs-Isolationsspannung Ui:
- 250 V gemäss EN / IEC 60947-1
- Bedingter Bemessungs-Kurzschlussstrom:
- 1 000 A, Typ der Kurzschlusseinrichtung 6 A gG (EN 60947-5-1)
- Empfohlene Minimalbetriebsdaten:
Silberkontakte (vergoldet)
Spannung
1 VAC/DC
Strom
1 mA
- Schaltleistung:
- 250 V AC @ 1,5 A
- Elektrische Lebensdauer:
- 50 000 Schaltzyklen
- Spannungsfestigkeit:
- 500 VAC, 50 Hz, 1 Minute gemäss DIN IEC 60512-2
- Überspannungskategorie:
- III, gemäss EN / IEC 60947-1
- Verschmutzungsgrad:
- 3, gemäss EN IEC 60947-1
- Schutzklasse:
- II, gemäss EN / IEC 60947-5
- Normen:
- Gemäss EN 60947-5-1, EN 60947-5-5, DIN EN ISO 13850, EN IEC 60204
- Thermischer Strom Ith:
- 5 A
Mechanische Kennwerte
- Anschluss:
- Steckanschluss, 2,8 x 0,5 mm
- Kontaktmaterial:
- Gold
- Schaltfunktion:
- Rast
- Schaltsystem:
- Tastschaltelement
- Entriegelungsart:
- Drehentriegelung
- Mechanische Lebensdauer:
- 250 000 Schaltzyklen
- Betätigungskraft:
- 20 N ±4 N
- Betätigungsweg:
- ca. 4 mm
- Anzugsdrehmoment:
- Befestigungsmutter 0,8 Nm
- Gewicht:
- 0.028 kg
Umgebungsbedingungen
- IP-Frontschutzart:
- IP65, IP66, IP67, gemäss DIN EN 60529
- IK-Schutzart:
- IK07 nach IEC 62262
- Einsatztemperatur:
- – 25 °C … + 70 °C
- Lagertemperatur:
- – 25 °C … + 85 °C
- Schockfestigkeit:
- Max. 150 m / s², Impulsbreite 11 ms, 3-Achsen, (halbsinusförmig nach EN IEC 60068-2-27)
- Schwingfestigkeit:
- Max. 50 m / s² von 10 Hz … 500 Hz, 10 Zyklen, 3-Achsen (sinusförmig EN IEC 60068-2-6)
- Klimafestigkeit:
- Feuchte Wärme, zyklisch 96 Stunden, + 25 °C/97 %, +55 °C/93 % relative Feuchtigkeit, nach EN IEC 60068-2-30Feuchte Wärme, konstant 56 Tage, + 40 °C/93 % relative Feuchtigkeit, gemäss EN IEC 60068-2-78Salzsprühnebel: 96 Stunden, +35 °C in NaCl-Lösung, nach EN IEC 60068-2-11Trockene Wärme: 96 Stunden, + 70 °C (EN IEC 60068-2-2)Kälte: 96 Stunden, – 40 °C (EN IEC 60068-2-1)Simulierter Sonneneinstrahlungstest SA2 und Bewitterungstest SB1 nach EN IEC 60068-2-5
Zertifikate
- Approbationen:
- CB (IEC 60947-5-1. IEC60947-5-5), CCC, UL NKCR
- Konformitäten:
- CE, UKCA, 2006 / 42 / EC (MD), 2011 / 65 / EC (RoHS)
- REACH:
- REACH konform
- RoHS:
- RoHS konform
Weitere
- Kurzbeschreibung:
- Stopp Taste, Ø 22,3 mm, Ø 32 mm, Pilz, nicht ausleuchtbar, Rot, Kunststoff, opak, rund, 1 Ö, Rast, Steckanschluss, 2,8 x 0,5 mm, IP65, IP66, IP67, gemäss DIN EN 60529, Drehentriegelung
- Material:
- Kunststoff, nach UL 94 V0
- Gehäuse Farbe:
- Grau
- Gehäuse Material:
- Kunststoff, nach UL 94 V0
- Produkteigenschaften:
- Drehentriegelung im Uhrzeigersinn
- Hinweise:
- Schaltstellungsring schwarzDrehentriegelung im Uhrzeigersinn
- Beschreibung Komponente:
- Das doppeltunterbrechende Tastschaltsystem ist in folgenden Schaltfunktionen lieferbar: 1 Öffner, 2 Öffner, 1 Öffner + 1 Schliesser Die Öffnerkontakte besitzen Zwangsöffnung nach EN 60947-5-5,Material Vorsatzgehäuse: Kunststoff nach UL 94 V0,Material Druckhaube: Kunststoff nach UL 94 V2

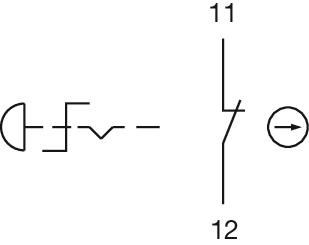

- Schaltschemas:

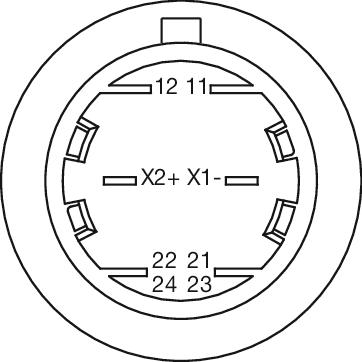

- Bauteilelayouts:

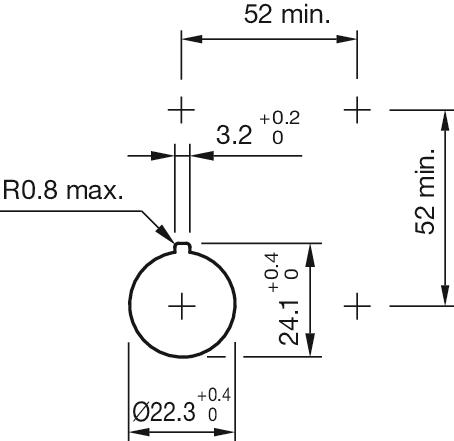

- Einbauöffnungen:

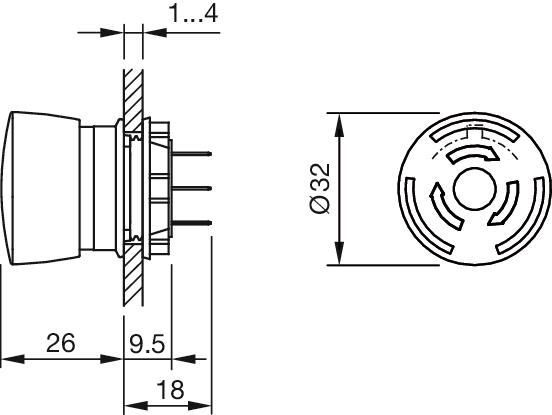

- Abmessungen:
