分销方
Mouser
Mouser
Assembly settings
正面
正面形式
圆形
圆形
报价需求
前挡圈颜色
铝原色
铝原色
报价需求
前挡圈材质
铝
铝
报价需求
正面尺寸
Ø 25 mm
Ø 25 mm
报价需求
安装
设计
平面的
平面的
报价需求
安装类型
面板安装
面板安装
报价需求
安装开孔
Ø 22 mm
Ø 22 mm
报价需求
操作
符号
待机
待机
报价需求
灯罩类型
带前圈手柄
带前圈手柄
报价需求
灯罩形状
平面的
平面的
报价需求
灯罩颜色
蓝色
蓝色
报价需求
灯罩材质
塑料
塑料
报价需求
灯罩发光
发光
发光
报价需求
发光形状
符号
符号
报价需求
发光颜色
白色
白色
报价需求
电气特性
触点配置
1 NO
1 NO
报价需求
开关额定值
42 V @ 0,1 A
42 V @ 0,1 A
报价需求
工作电压种类
V DC
V DC
报价需求
工作电压
2 - 6 V
2 - 6 V
报价需求
机械特性
端子
PCB端子
PCB端子
报价需求
开关系统
短行程元件
短行程元件
报价需求
触点材质
金
金
报价需求
开关动作
自复位
自复位
报价需求
环境条件
正面IP等级
IP65，IP67
IP65，IP67
报价需求
其他
材质
塑料
塑料
报价需求
返回
分销方
Mouser
Mouser
标准PCB带灯按钮, 系列 84, Ø 25 mm, 发光, 平面的, 1 NO, 金, IP65，IP67, PCB端子
- 84-7111.603
- 84-1201.7
- 92-851.342
- 10-2603.3178S
- 92-960.0
- 灯罩颜色
- 灯罩材质
- 灯罩类型
- 符号
- 发光形状
- 正面尺寸
- 前挡圈颜色
- 前挡圈材质
- 安装开孔
- 正面IP等级
- 发光颜色
添加配件和工具
您的产品:
产品系列
- HMI功能:
- 按钮
- 产品系列分类:
- 系列 84
正面
- 正面尺寸:
- Ø 25 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 铝原色
- 前挡圈材质:
- 铝
安装
- 设计:
- 平面的
- 安装开孔:
- Ø 22.5 mm
- 安装类型:
- 面板安装
操作
- 灯罩颜色:
- 蓝色
- 灯罩材质:
- 塑料
- 灯罩发光:
- 发光
- 灯罩形状:
- 平面的
- 灯罩透明度:
- 透明的
- 灯罩类型:
- 带前圈手柄
- 符号:
- 待机
- 发光颜色:
- 白色
- 发光形状:
- 符号
电气特性
- 开关电压和电流:
开关电压
min. 50 m VAC/DC
max. 42 VAC/DC
开关电流
min. 10 μA AC/DC
max. 100 mA AC/DC
额定功率
max. 2 W
- 触点配置:
- 1 NO
- 工作电压:
- 2 - 6 V DC
- 开关额定值:
- 42 V @ 0,1 A
- 电气寿命:
- ≥500 000 次 ，42VDC, 50mA根据 IEC 60512-5-9c, 从3/4号端子到1/2号端子 的电流流向，可延长电气寿命
- 光亮度:
- 500 mcd
机械特性
- 端子:
- PCB端子
- 触点材质:
- 金
- 开关动作:
- 自复位
- 开关系统:
- 短行程元件
- 拧紧力矩:
- 固定0.8 Nm
- 总重量:
- 0.01 kg
环境条件
- 正面IP等级:
- IP65，IP67
- 工作温度:
- – 25 °C … + 70 °C
其他
- 材质:
- 塑料
- 外壳颜色:
- 自然
- 外壳材质:
- 铝
- 产品属性:
- 固定螺钉拧紧力矩0.3 Nm
- 最大开关单元的数量:
- 1
- 接线图:
共享并保存此产品
下载文件
产品用于 41.02 USD
添加至购物车
您的产品包含以下内容 5 COMPONENTS:
正面
- 正面形式:
- 圆形
操作
- 灯罩颜色:
- 蓝色
- 灯罩材质:
- 塑料
- 灯罩发光:
- 发光
- 灯罩形状:
- 平面的
- 灯罩透明度:
- 透明的
- 灯罩类型:
- 带前圈手柄
- 符号:
- 待机
- 发光形状:
- 符号
机械特性
- 重量:
- 0.001 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 灯罩, Ø 19.7 mm, 发光, 待机, 蓝色, 平面的, 塑料
- 尺寸:
- Ø 19.7 mm
- 提示:
- 镀银的涂层被涂在灯罩上（丝网印刷），再涂上一层保护漆。更多信息，请参见技术参数
- 描述组件:
- 材料透镜。符合UL94 V2标准的塑料
下载文件
组件用于 9.87 USD
添加至购物车
正面
- 正面尺寸:
- Ø 25 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 铝原色
- 前挡圈材质:
- 铝
安装
- 设计:
- 平面的
- 安装开孔:
- Ø 22.5 mm
- 安装类型:
- 面板安装
操作
- 灯罩发光:
- 发光
机械特性
- 开关动作:
- 自复位
- 开关系统:
- 短行程元件
- 机械寿命:
- ≥ 1 百万次
- 操作力:
- 4.5 N ±1 N (灯罩处测量)
- 操作行程:
- 1.2 mm
- 拧紧力矩:
- 固定0.8 Nm
- 重量:
- 0.007 kg
环境条件
- 正面IP等级:
- IP65，IP67
- IP保护:
- IP65, IP67
- 工作温度:
- – 25 °C … + 70 °C
- 储存温度:
- – 40 °C … + 85 °C
- 耐候性:
- 湿热循环, 96 h, + 25 °C/97 %, + 55 °C/93 % 相对湿度, 根据 EN IEC 60068-2-30恒温, 56 d, + 40 °C/93 %相对湿度, 根据 EN IEC 60068-2-78冷热循环, 100 次循环, - 40 °C … + 80 °C,根据 EN IEC 60068-2-14
证书
- 标准认证:
- EBC (TSI PRM), NFF
- 符合标准:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 操作器, Ø 22.5 mm, Ø 25 mm, 发光, 圆形, 铝原色, 铝, 阳极氧化, 自复位, IP65，IP67
- 尺寸:
- Ø 25 mm
- 外壳颜色:
- 自然
- 外壳材质:
- 铝
- 描述组件:
- 材料外壳执行器。符合UL94 V0标准的塑料
- 接线图:

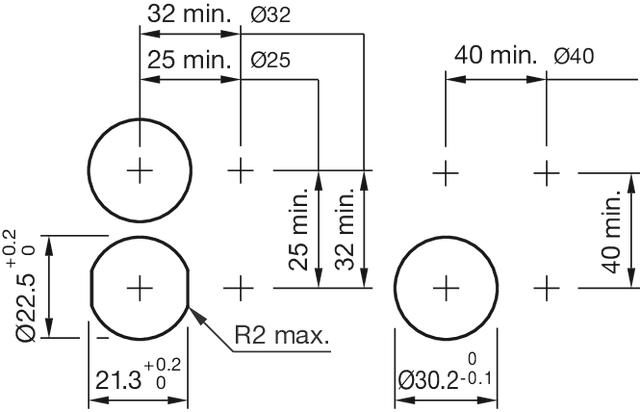

- 安装开孔:

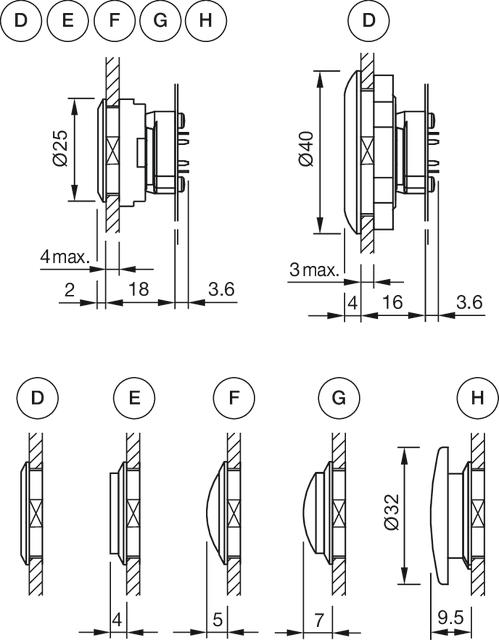

- 外形尺寸:
D = 灯罩与前圈水平
E = 灯罩高于前圈
F = 凸面燈罩与前圈水平
G = 凸面燈罩高于前圈
H = 蘑菇头

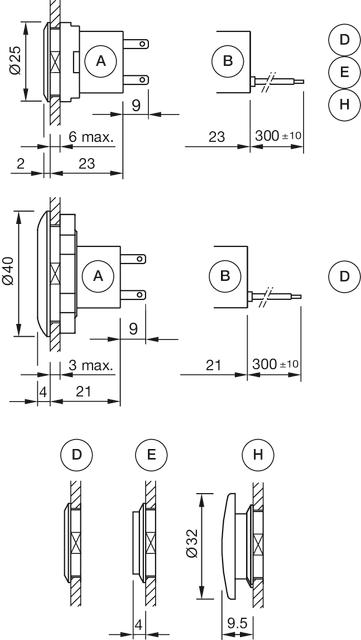

A = 灯罩与前圈水平
E = 灯罩高于前圈
H = 蘑菇头
A = 插入式端子2.8 mm x 0.8 mm
B = 扁平带状电缆

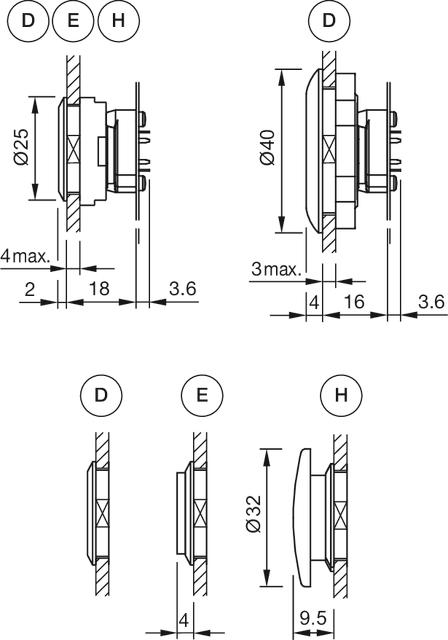

D = 灯罩与前圈水平
E = 灯罩高于前圈
H = 蘑菇头
A = 插入式端子2.8 mm x 0.5 mm
B = 扁平带状电缆
D = 灯罩与前圈水平
E = 灯罩高于前圈
F = 凸面燈罩与前圈水平
G = 凸面燈罩高于前圈
H = 蘑菇头
下载文件
组件用于 20.05 USD
添加至购物车
电气特性
- 开关电压和电流:
开关电压
min. 50 m VAC/DC
max. 42 VAC/DC
开关电流
min. 10 μA AC/DC
max. 100 mA AC/DC
额定功率
max. 2 W
- 触点:
- 1 NO
- 开关额定值:
- 42 V @ 0,1 A
- 电气寿命:
- ≥500 000 次 ，42VDC, 50mA根据 IEC 60512-5-9c, 从3/4号端子到1/2号端子 的电流流向，可延长电气寿命
- 耐电强度:
- 500 VAC, 50 Hz, 1 min, (DIN IEC 60512-2-4a)
机械特性
- 端子:
- PCB端子
- 触点材质:
- 金
- 开关动作:
- 自复位
- 开关系统:
- 短行程元件
- 开关系统:
- 短行程快动开关系统具有两个独立的接触点和触觉操作即使是非 常轻的负载，也能保证可靠的切换1常开触点
- 机械寿命:
- ≥1 百万次. (叠加下的开关元件), ≥5 百万次 (无叠加开关元件)
- 操作力:
- 2.7 N ±1 N （在开关元件上测量）
- 操作行程:
- 约 0.5 mm
- 重量:
- 0.001 kg
环境条件
- IP保护:
- IP40 开关元件 (根据 DIN 41640 Part 84), IP65（正面有覆膜箔）
- 工作温度:
- – 25 °C … + 70 °C
- 储存温度:
- – 40 °C … + 85 °C
证书
- 符合标准:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 开关元件, 短行程元件, 42 V @ 0,1 A, 金, 1 NO, PCB端子
- 材质:
- 塑料
- 提示:
- 客户定制項目, 客户必须决定LED使用哪种串联电阻LED和安装座需单独订购
- 接线图:
- 组件布局:
A = 带灯的开关元件
B = 单 LED
C = 钻孔方案（部件侧）
D = 开关元件的孔，焊盘最大值 Ø 2.5 mm
E = LED的孔- 外形尺寸:
下载文件
组件用于 5.15 USD
添加至购物车
操作
- 发光颜色:
- 白色
电气特性
- 工作电压:
- 2 - 6 V DC
- 光亮度:
- 500 mcd
机械特性
- 重量:
- 0 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 单LED, T1双针, 白色, 2 - 6 V DC
- 照明种类:
- 单LED
- 提示:
- 客户定制項目, 客户必须决定LED使用哪种串联电阻发光二极管制造过程引起的亮度和波长变化可能会导致与照明度有关的细微差异。
- 接线图:
- 组件布局:
下载文件
组件用于 3.50 USD
添加至购物车
机械特性
- 拧紧力矩:
- 0.4 Nm
- 重量:
- 0.001 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 安装座
- 材质:
- 塑料
- 产品属性:
- 固定螺钉拧紧力矩0.3 Nm
- 提示:
- 用于分立开关应用，包括开关元件和安装座、焊接端子（根据要求，组装的PCB，包括串联电阻和LED）
- 外形尺寸:
对于 Part No. 92-960.0
